Plac składowy przy budowie linii kolejowej. Dwie hałdy, kilka koparek w ruchu, ciężarówki wjeżdżające co kilkanaście minut. I jedno proste pytanie od kierownika budowy: ile materiału faktycznie tu leży? Pokazujemy krok po kroku, jak odpowiedzieliśmy na nie jednym nalotem drona.

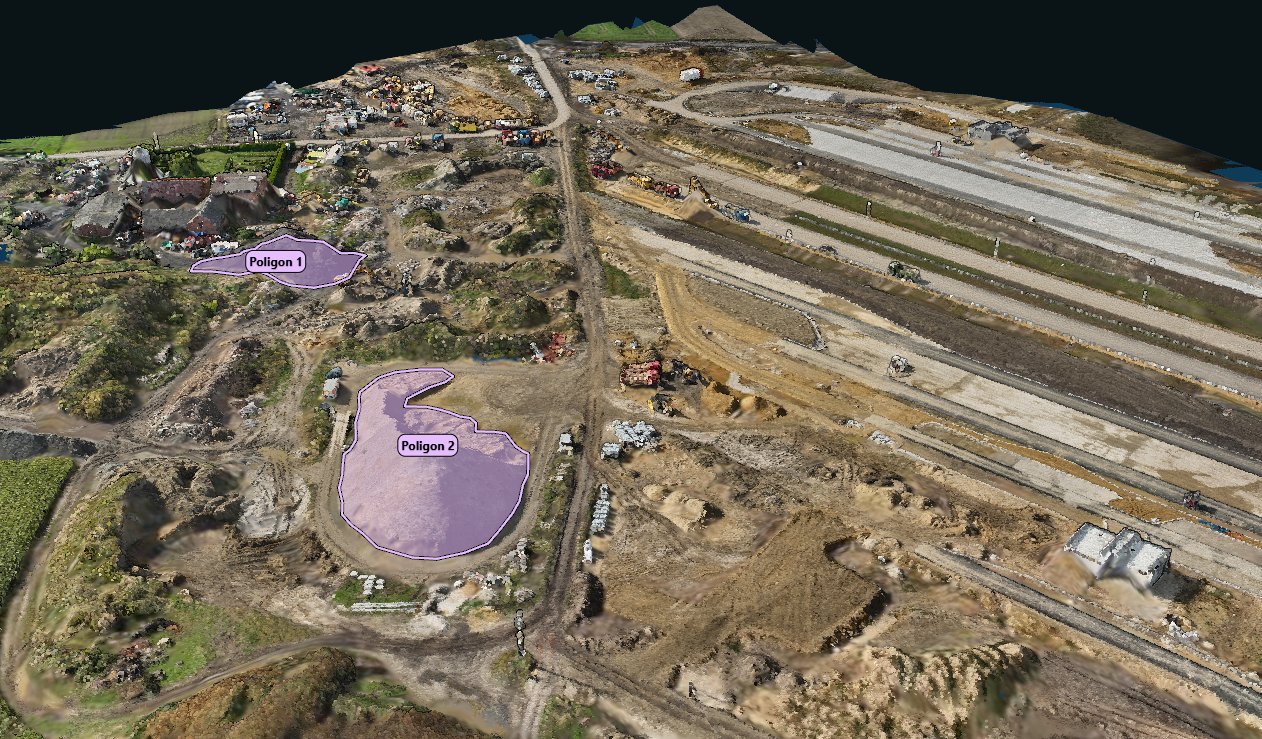

Model 3D placu składowego przy budowie linii kolejowej z zaznaczonymi dwiema hałdami do pomiaru objętości — Model 3D całego placu wygenerowany ze zdjęć z drona. Fioletem zaznaczone dwie hałdy objęte pomiarem; w tle budowana linia kolejowa.

Sytuacja na budowie

Przy dużych inwestycjach liniowych – kolej, drogi, sieci – plac składowy żyje własnym życiem. Materiał jest dowożony, przerzucany, odbierany i wbudowywany, często równolegle przez kilku podwykonawców. Dokumenty WZ mówią, ile przyjechało. Nie mówią, ile zostało.

W tym przypadku na placu znajdowały się dwie pryzmy o zupełnie innym charakterze:

Poligon 1 – wysoka hałda ciemnego materiału, przylegająca do zabudowań i stref składowania sprzętu, z pracującą obok koparką,
Poligon 2 – rozległa, płaska pryzma jasnego kruszywa w niecce, o nieregularnym kształcie, z którego „na oko” nie da się sensownie oszacować objętości.

Zadanie: policzyć objętość obu hałd, nie zatrzymując pracy na placu i nie wysyłając nikogo z tyczką między maszyny.

Krok 1. Nalot i pomiary w terenie – 12 godzin

Dron przeleciał nad całym terenem po zaplanowanej siatce, wykonując serię nakładających się zdjęć. Używamy drona z modułem RTK, a dodatkowo na terenie rozmieszczamy i mierzymy fotopunkty kontrolne (GCP), które wiążą model z rzeczywistymi współrzędnymi. Całość prac w terenie – rozłożenie fotopunktów, nalot i pomiary – zamknęła się w 12 godzinach. Maszyny pracowały dalej, a ludzie nie musieli wchodzić na hałdy.

Ważne: mierzymy cały teren za jednym razem. Jeśli za tydzień pojawi się pytanie o trzecią pryzmę, odpowiedź jest już w danych – nie trzeba wracać na budowę.

Krok 2. Ortofotomapa i model 3D

Ze zdjęć powstają dwa produkty, które widać na ilustracjach obok siebie:

ortofotomapa – zgeoreferencjonowana „mapa ze zdjęć” w skali, na której można mierzyć odległości i powierzchnie,
model 3D – wierny, trójwymiarowy obraz terenu, w którym każda hałda ma swój rzeczywisty kształt i wysokość.

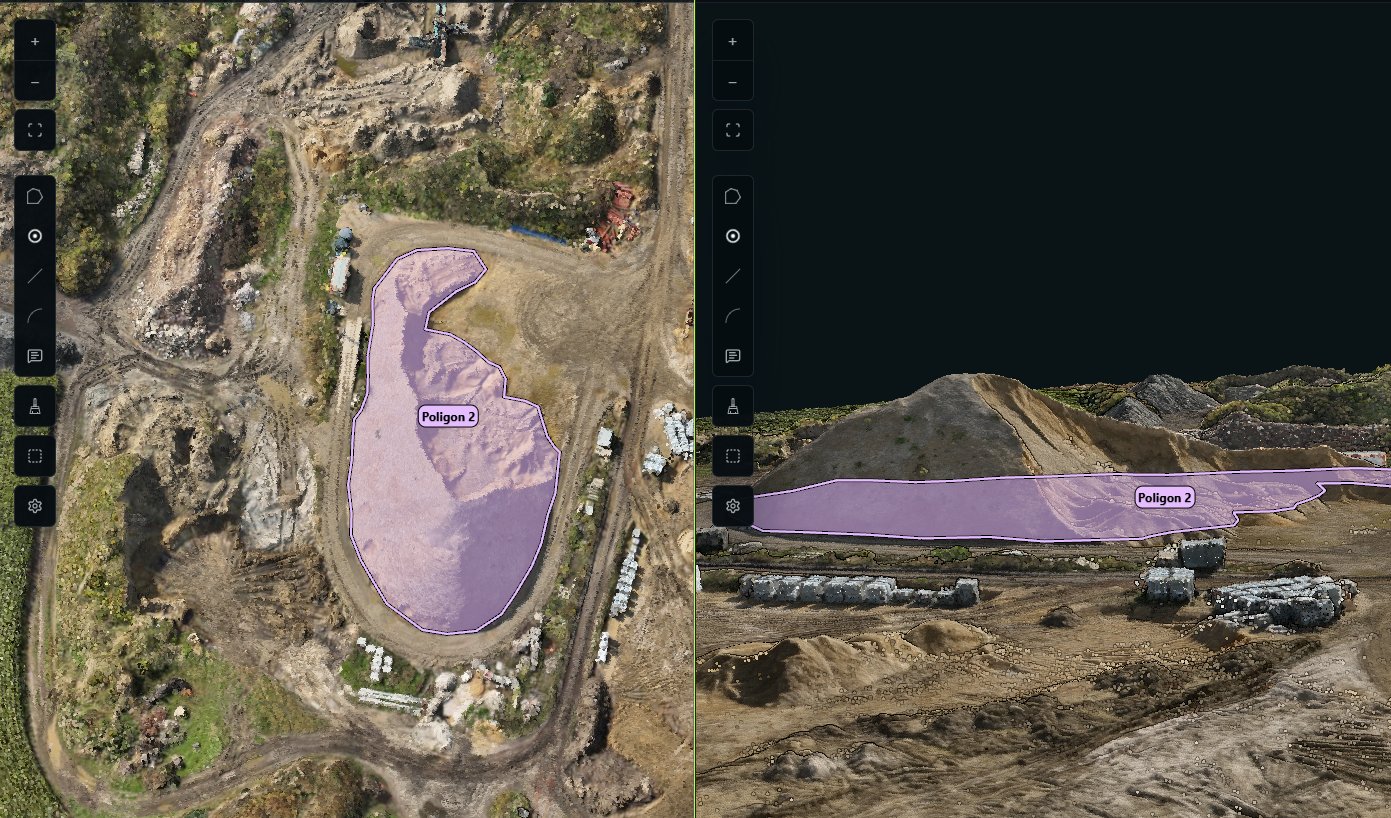

Pomiar objętości pryzmy kruszywa – ortofotomapa z drona i model 3D z tym samym obrysem poligonu — Poligon 2 – pryzma jasnego kruszywa. Po lewej ortofotomapa, po prawej model 3D. Ten sam obrys w obu widokach.

Krok 3. Obrys hałd i obliczenie objętości

Każdą hałdę obrysowujemy jako osobny poligon. Oprogramowanie liczy objętość materiału zawartego między powierzchnią hałdy w modelu 3D a powierzchnią podstawy. To nie jest kilkadziesiąt punktów pomierzonych tyczką i uśrednionych – to pełna powierzchnia hałdy, odwzorowana z dokładnością rzędu ±2–3 cm.

Szczególnie dobrze widać to na Poligonie 1. Hałda ma nieregularny, wydłużony kształt, częściowo przylega do zabudowań i zaplecza sprzętowego. Klasyczny pomiar wymagałby wejścia w trudno dostępne miejsca – z drona widać ją w całości, z każdej strony.

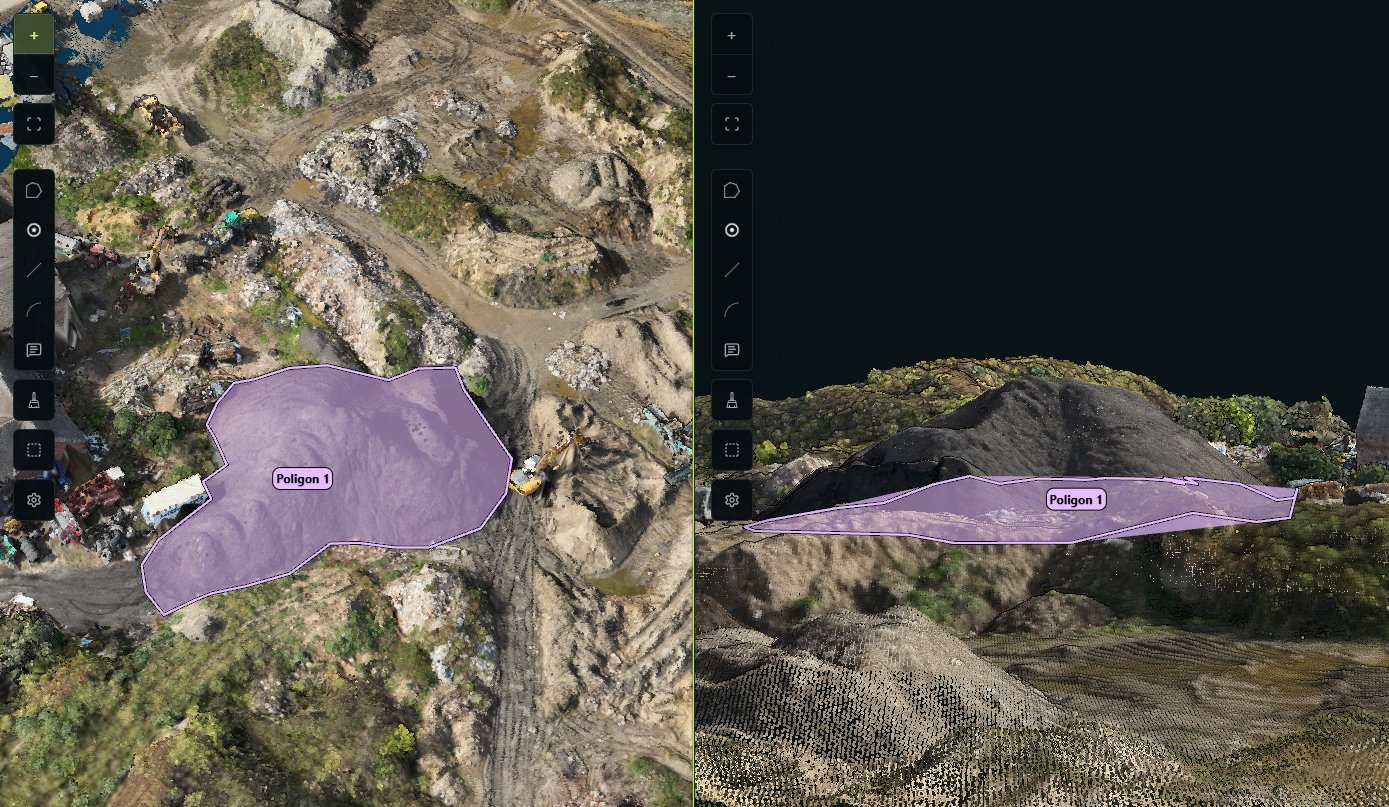

Obrys hałdy ciemnego materiału na ortofotomapie i w modelu 3D – pomiar objętości dronem — Poligon 1 – hałda ciemnego materiału. Obok pracuje koparka – pomiar z powietrza nie przerywa robót.

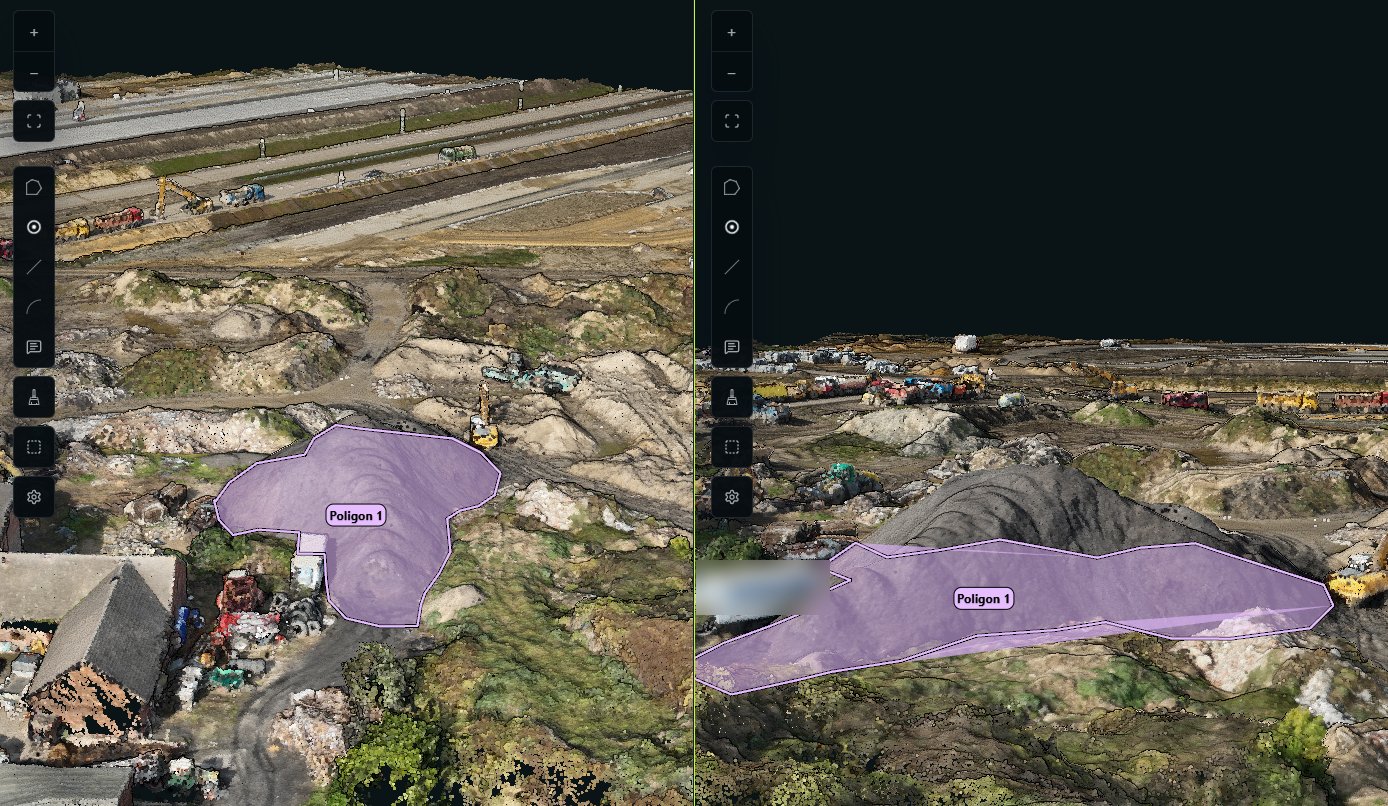

Model 3D hałdy z obrysem poligonu, widok z dwóch stron – pomiar objętości z drona — Ta sama hałda oglądana z dwóch perspektyw w modelu 3D. Kształt, który trudno opisać kilkoma punktami pomiarowymi.

Krok 4. Raport dla klienta – w 48 godzin

48 godzin po wykonaniu pomiarów klient otrzymał komplet danych, z którymi można od razu pracować:

objętość każdej hałdy w m³, osobno dla Poligonu 1 i Poligonu 2,
ortofotomapę całego placu z datą nalotu – gotową do raportu dla inwestora lub do porównań,
model 3D do obejrzenia i dalszych pomiarów,
zestawienie, które staje się punktem odniesienia przy kolejnym pomiarze.

Wyniki pomiaru

Element	Wynik
Poligon 1 – hałda ciemnego materiału	1 000 m³
Poligon 2 – pryzma jasnego kruszywa	2 151 m³
Łącznie na placu	3 151 m³
Nalot i pomiary w terenie	w ciągu 12 h
Raport u klienta	48 h od wykonania pomiarów
Dokładność (RTK + fotopunkty GCP)	ok. ±2 cm w poziomie, ±3 cm w pionie

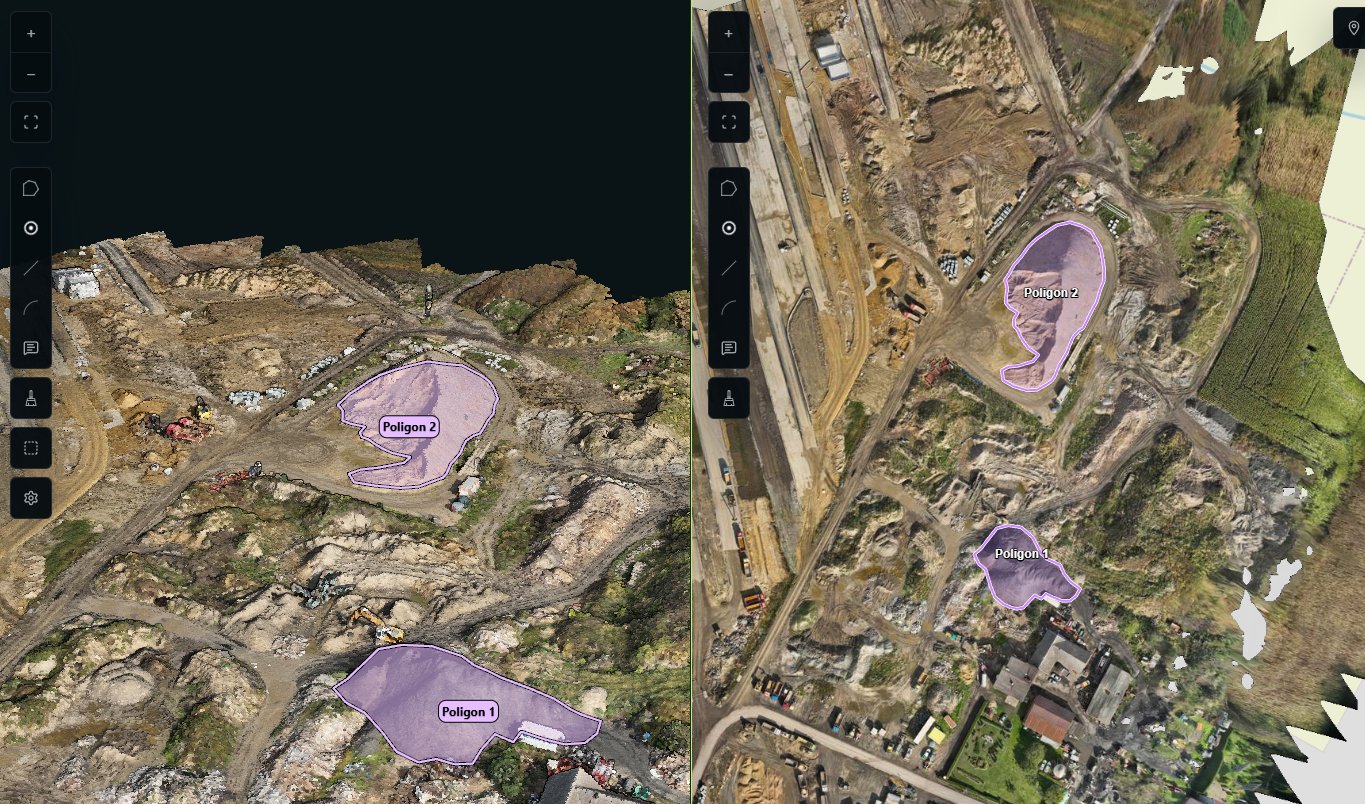

Ortofotomapa z drona i model 3D placu budowy z dwiema hałdami zaznaczonymi do pomiaru objętości — Widok całości: model 3D i ortofotomapa z oboma poligonami. Jeden nalot – pełna informacja o placu.

Dlaczego to ma znaczenie dla generalnego wykonawcy

Rozliczenia z podwykonawcami na twardych danych

Kiedy materiał przerzuca kilka firm, każda ma swoją wersję, ile go było. Pomiar z drona z datą i ortofotomapą kończy dyskusję – liczby są jednakowe dla wszystkich stron.

Kontrola stanów magazynowych na placu

Różnica kilkuset metrów sześciennych kruszywa to realne pieniądze. Regularny pomiar pozwala wychwycić rozbieżności między dostawami, wbudowaniem a tym, co faktycznie leży na placu – zanim urosną do poważnego problemu. Szerzej pisaliśmy o tym w artykule Ile pieniędzy leży na Twoim placu budowy?

Bezpieczeństwo

Nikt nie wchodzi na sypkie zbocza hałd ani nie porusza się między pracującymi maszynami. Pomiar odbywa się z powietrza.

Historia inwestycji

Jednorazowy pomiar odpowiada na pytanie „ile jest dziś”. Cykliczne naloty – co tydzień, co dwa tygodnie albo co miesiąc – pokazują, jak zmienia się plac w czasie: przyrosty, ubytki, tempo robót. To dokumentacja, która przydaje się przy odbiorach, sporach i raportach dla inwestora. Więcej o tym w tekście Monitoring budowy dronem – więcej niż zdjęcia z powietrza.

Dla kogo jest taki pomiar?

generalni wykonawcy i kierownicy budów – szczególnie przy inwestycjach drogowych i kolejowych,
firmy realizujące roboty ziemne i przerób mas ziemnych,
kopalnie kruszyw i żwirownie,
składy materiałów budowlanych i bazy materiałowe,
inwestorzy, którzy chcą niezależnie weryfikować postęp prac i stany materiałów.

Najczęstsze pytania

Czy pomiar wymaga wstrzymania prac na placu?

Nie. Dron lata nad terenem, a maszyny pracują normalnie. Planujemy nalot tak, by nie kolidował z ruchem na budowie.

Ile trwa pomiar?

W opisanym przypadku prace w terenie – fotopunkty, nalot i pomiary – zajęły 12 godzin, a raport trafił do klienta 48 godzin później. Przy większych powierzchniach czas ustalamy indywidualnie.

Jak dokładny jest pomiar objętości z drona?

Przy pracy z RTK i fotopunktami kontrolnymi (GCP) uzyskujemy dokładność ok. ±2 cm w poziomie i ±3 cm w pionie, co mieści się w standardach pomiarów fotogrametrycznych na budowie. Co ważne, mierzymy całą powierzchnię, a nie pojedyncze punkty – przy nieregularnych pryzmach to często daje wynik bliższy rzeczywistości niż klasyczny pomiar punktowy.

Czy można mierzyć cyklicznie?

Tak – i właśnie wtedy pomiar daje najwięcej. Ustalamy harmonogram nalotów, a każdy kolejny raport porównujemy z poprzednim.
