Wiesz, ile kruszywa zamówiłeś. Wiesz, ile transportów przyjechało na budowę. Ale czy wiesz, ile materiału faktycznie znajduje się teraz na placu?

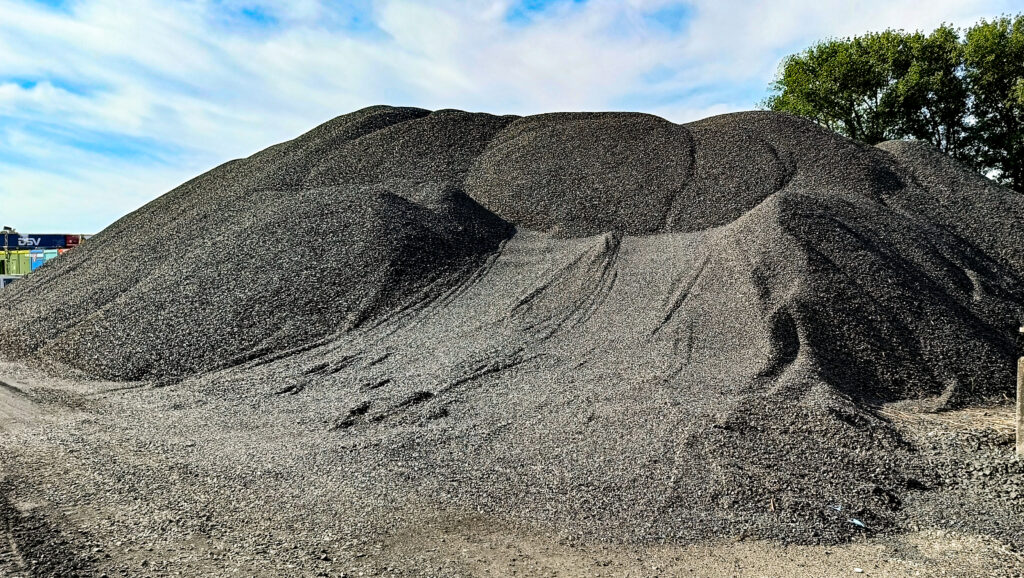

Spójrz na dużą hałdę piasku, ziemi czy kruszywa.
Dla osoby postronnej to po prostu kupa materiału.
Dla kierownika budowy, inwestora albo wykonawcy to konkretny majątek – często dziesiątki, a przy większych inwestycjach setki tysięcy złotych zamrożone w materiale.
I właśnie tutaj zaczyna się problem.
Na budowie łatwo policzyć liczbę dostaw. Dokumenty WZ pokazują, ile materiału zostało przywiezione.
Można więc powiedzieć:
„Przyjechało 500 ton kruszywa, więc powinno zostać około 200 ton.”
Tylko że „powinno” nie zawsze oznacza „jest”.
Materiał jest przemieszczany przez ciężarówki, ładowarki i koparki. Część trafia na kolejne odcinki budowy, część zostaje przesypana, część jest wykorzystywana w konstrukcji, a hałda zmienia swój kształt praktycznie każdego dnia.
Po pewnym czasie samo zestawienie dokumentów może więc nie wystarczyć do sprawdzenia rzeczywistego stanu materiału.
Przy dużej ilości materiału nawet niewielka różnica w obliczeniach może oznaczać realne pieniądze.
Dlatego zamiast próbować oszacować objętość hałdy na podstawie kilku pomiarów albo wyglądu pryzmy, można zmierzyć całą jej powierzchnię z powietrza.
Jedną z metod jest pomiar geodezyjny.
Geodeta wykonuje pomiary punktów charakterystycznych hałdy, a następnie na ich podstawie można wyznaczyć jej objętość. Problem polega na tym, że im bardziej nieregularna jest hałda, tym większe znaczenie ma odpowiednie odwzorowanie jej powierzchni. Hałda nie jest idealnym stożkiem. Ma zagłębienia, nasypy, nierówności i często skomplikowaną podstawę. Jeżeli pomiar obejmuje ograniczoną liczbę punktów, część tych szczegółów może zostać pominięta. Do tego dochodzi jeszcze kwestia bezpieczeństwa.
Nie zawsze warto wysyłać człowieka na hałdę tylko po to, żeby zebrać kolejne punkty pomiarowe.
W #DRONBUD wykorzystuję fotogrametrię lotniczą, aby zebrać dużą liczbę zdjęć całego obszaru. Dron wykonuje zaplanowany nalot, a następnie wykonane zdjęcia są przetwarzane w specjalistycznym oprogramowaniu.
W efekcie otrzymujemy między innymi:
chmurę punktów 3D,
numeryczny model terenu,
ortofotomapę,
model 3D badanego obszaru,
oraz dane pozwalające na obliczenie objętości materiału.
Zamiast kilku czy kilkudziesięciu punktów pomiarowych otrzymujemy szczegółowe odwzorowanie całej powierzchni hałdy. I to właśnie daje dużą przewagę przy pomiarach dużych, nieregularnych pryzm.
Można zrobić bardzo efektowne zdjęcie hałdy. Można również stworzyć piękny model 3D.
Tylko że ładny model nie odpowiada jeszcze na najważniejsze pytanie: ile materiału znajduje się na placu?
Do obliczenia objętości potrzebna jest odpowiednia geometria oraz prawidłowo określona powierzchnia bazowa, względem której liczona jest objętość. To właśnie dlatego profesjonalny pomiar fotogrametryczny to nie jest po prostu: „polecę dronem i policzę zdjęcia”. To cały proces:
nalot → opracowanie danych → kontrola jakości → stworzenie modelu → określenie podstawy obliczeń → obliczenie objętości → raport.
Dopiero taki proces pozwala uzyskać dane, które można wykorzystać do kontroli stanu materiałów na budowie.
W przypadku pomiarów, w których liczy się dokładność przestrzenna, ogromne znaczenie ma prawidłowe określenie położenia zdjęć i całego modelu. Dlatego w #DRONBUD wykorzystuję drona DJI Matrice 4E wyposażonego w system RTK. RTK pozwala znacznie dokładniej określić pozycję podczas wykonywania zdjęć niż standardowy system GNSS. Nie oznacza to oczywiście, że samo RTK automatycznie gwarantuje określoną dokładność każdego pomiaru.
Na końcowy rezultat wpływa cały proces – między innymi:
sprzęt, georeferencja, wysokość i sposób wykonania nalotu, pokrycie zdjęć, warunki terenowe, jakość rekonstrukcji oraz sposób wyznaczenia powierzchni bazowej.
Dlatego w profesjonalnych pomiarach liczy się nie tylko dron, ale cała metodologia pracy.
Nie chodzi o to, żeby po prostu dostać ode mnie kilkaset zdjęć z budowy. Celem jest uzyskanie konkretnych danych, które można wykorzystać w praktyce. W zależności od zakresu prac raport może zawierać między innymi:
Objętość materiału Określenie objętości hałdy lub wielu hałd znajdujących się na placu budowy.
Mapę obszaru Ortofotomapę pokazującą rzeczywisty stan terenu.
Model 3D Przestrzenne odwzorowanie terenu i zgromadzonego materiału.
Wizualizację wysokościową Możliwość zobaczenia różnic wysokości oraz kształtu badanego obszaru.
Raport pomiarowy Dane, które można wykorzystać podczas kontroli ilości materiału, rozliczeń i dokumentowania stanu inwestycji.
Na dużej budowie sytuacja wygląda zupełnie inaczej.
Możesz mieć jednocześnie:
hałdy kruszywa,
piasek,
ziemię z wykopów,
materiał przeznaczony do wbudowania,
materiał tymczasowo składowany,
odpady budowlane,
różne frakcje kruszywa.
Do tego dochodzi ciągłe przemieszczanie materiału. Dzisiaj hałda może mieć jeden kształt. Za tydzień może wyglądać zupełnie inaczej. Dlatego pomiar można również wykonywać cyklicznie. Wtedy zamiast pojedynczego zdjęcia sytuacji otrzymujesz porównanie zmian w czasie.
Możesz sprawdzić:
ile było → ile zostało → jak
zmieniła się objętość.
A przy regularnym monitoringu można dodatkowo porównywać kolejne pomiary i szybciej zauważyć rozbieżności.
Oczywiście. Dokumenty WZ są ważnym elementem kontroli dostaw. Problem w tym, że pokazują przede wszystkim ruch materiału, a nie jego aktualny stan przestrzenny na placu.
Jeżeli masz dokumentację:
**+ liczbę dostaw
dane dotyczące ilości materiału
pomiary rzeczywistego stanu hałd**
otrzymujesz znacznie pełniejszy obraz sytuacji. Możesz wtedy porównać dokumentację z rzeczywistością. I właśnie to jest największą wartością takiego pomiaru.
Nie chodzi o zastąpienie dokumentów WZ. Chodzi o niezależne sprawdzenie, czy stan rzeczywisty odpowiada temu, co wynika z dokumentacji.
Załóżmy, że na placu znajduje się kilka tysięcy metrów sześciennych materiału. Nawet niewielka różnica w oszacowaniu jego ilości może przełożyć się na poważną kwotę finansową. A im większa inwestycja, tym większe znaczenie ma kontrola materiałów.
Dlatego pomiar objętości może być przydatny między innymi przy:
✔️ kontroli zapasów materiałów, ✔️ rozliczaniu etapów inwestycji, ✔️ kontroli dostaw i zużycia materiałów, ✔️ bilansie mas ziemnych, ✔️ dokumentowaniu stanu placu budowy, ✔️ cyklicznym monitoringu inwestycji, ✔️ weryfikacji danych przekazywanych przez wykonawców lub podwykonawców.
Jeżeli na placu budowy znajduje się kilka dużych hałd, pytanie: „Ile tego właściwie jest?” nie powinno być pytaniem, na które odpowiada się: „Na oko chyba około 500 metrów.” Można podejść do tego inaczej.
Zmierzyć teren. Zbudować jego model. Obliczyć objętość. Udokumentować wynik.
I co najważniejsze – można zrobić to bez wchodzenia człowieka na każdą hałdę i bez zatrzymywania pracy całego placu budowy.
#DRONBUD wykonuje pomiary fotogrametryczne placów budowy, hałd, wykopów i składowisk materiałów.
Jeżeli chcesz sprawdzić rzeczywistą objętość materiału, przygotować dokumentację stanu placu budowy albo wdrożyć cykliczne pomiary i monitoring zmian, skontaktuj się ze mną.
Wyślij lokalizację, zdjęcie placu lub krótki opis tego, co chcesz zmierzyć.
Sprawdzę, czy pomiar fotogrametryczny będzie odpowiednim rozwiązaniem i jaki zakres prac będzie potrzebny.
